Technologie

Bessere Beschichtung für Batterien

06.08.2019 - Intelligentes Beschichtungsverfahren erhöht Produktionsrate und Qualität der Elektroden von Lithium-Ionen-Batterien deutlich.

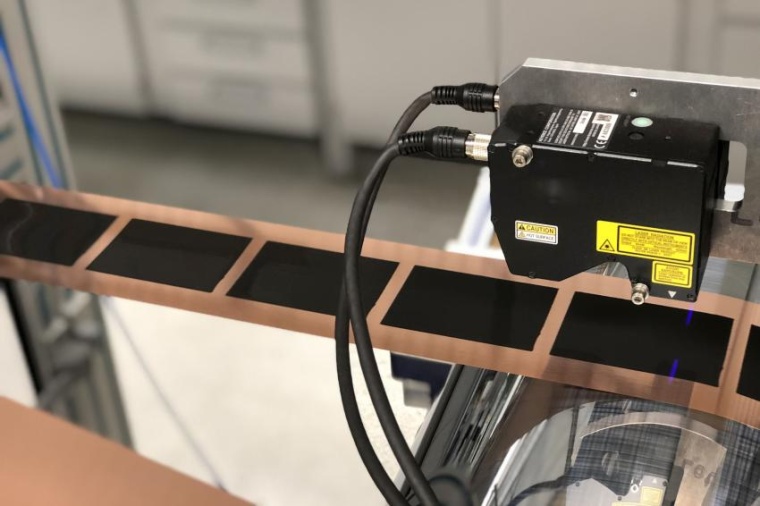

Beim Herstellen von Elektroden für Batterien wird Elektrodenmaterial als dünne Paste in einem rechteckigen Muster auf eine Folie aus Kupfer oder Aluminium aufgetragen. Unterbrochen ist das Muster von kurzen Abschnitten unbeschichteter Folie, die zur Ableitung der Elektronen unerlässlich sind. Für diese Abschnitte muss der Beschichtungs­prozess immer wieder unterbrochen und neu gestartet werden. Eine besondere Herausforderung besteht dabei darin, scharfe Kanten ohne ein Verschmieren des Materials bei gleichzeitig sehr hohen Produktions­geschwindigkeiten zu ermöglichen.


„Präzision bei der Elektroden­beschichtung ist ein ganz wesentlicher Faktor für die Effizienz und die Kosten der gesamten Batteriezellen­produktion“, sagt Wilhelm Schabel vom Institut für Thermische Verfahrens­technik – Thin Film Technology (TVT-TFT), der am Karlsruher Institut für Technologie (KIT) für die Forschung zu diesem Thema verantwortlich ist. „Selbst kleine Produktionsfehler machen Batteriezellen unbrauchbar. Aufgrund des hohen Ausschusses und des geringen Durchsatzes sind Lithium-Ionen-Batterien heute teurer, als es eigentlich notwendig wäre.“ Gerade dieser Bereich ermögliche die höchsten Kosten­einsparungen in der Zellfertigung, betont Schabel.

Eine entscheidende Weiterentwicklung gelang nun dem Doktoranden Ralf Diehm in Schabels Gruppe. Er hat die Düse für das Elektrodenmaterial mit einer schwingenden Membran, die das Auftragen der Beschichtungs­paste zyklisch stoppt und wieder startet, ausgestattet und weiterentwickelt. „Da diese Membran im Vergleich zu mechanischen Ventilen viel leichter ist, sind sehr schnelle Reaktionszeiten und somit hohe Geschwindigkeiten möglich“, erklärt Diehm. „Bislang waren Hersteller auf Geschwindigkeiten von etwa 30 bis 40 Meter pro Minute begrenzt. Mit der neuen Technologie erreichen wir bis zu 150 Meter pro Minute bei der Elektroden­beschichtung.“ Neben einer höheren Produktions­geschwindigkeit hat ein Wegfall mechanischer Teile in der Auftragsdüse noch weitere Vorteile für die Elektrodenherstellung: Weil sich die Membran viel präziser steuern lässt als mechanische Ventile, verbessert sich die Fertigungsqualität und der Ausschuss verringert sich. Die Technologie soll nun im Rahmen eines Spin-offs von Ralf Diehm und seinem Team vom Labor zur industriellen Produktion überführt werden.

Damit die Batterieherstellung insgesamt von einer schnelleren Elektroden­beschichtung profitiere, müsse der Produktions­prozess allerdings an anderer Stelle nachjustiert werden, erklärt Philip Scharfer, Leiter der Gruppe Thin Film Technology (TFT) am KIT, der gemeinsam mit Schabel seit vielen Jahren zu diesem Thema forscht. „Eine schnellere Beschichtung erfordert kürzere Trocknungszeiten. Andernfalls müssten Trocknerstrecke und damit die gesamte Anlage entsprechend vergrößert werden.“ Auf Basis von grundlegenden Untersuchungen unterschiedlicher Trocknungs­bedingungen konnte am KIT bereits eine wissensbasierte Optimierung des Trocknungsprozess erfolgen, der die Trocknungszeit bei gleichbleibenden Elektroden­eigenschaften um etwa vierzig Prozent reduziert. Im vom Bundes­ministerium für Bildung und Forschung (BMBF) geförderten Forschungscluster ProZell II sollen diese Arbeiten nun gemeinsam mit Partnern von der Technischen Universität Braunschweig und dem Zentrum für Sonnenenergie- und Wasserstoff-Forschung Baden-Württemberg (ZSW) in Ulm weitergeführt werden.

Eine Elektrodenfertigung in Rekordgeschwindigkeit bei gleichzeitig hoher Fertigungsqualität ermöglicht erhebliche Kosteneinsparung für die Zellherstellung. Auf einer typischen Fertigungslinie können Elektroden für bis zu dreimal so viele Batteriezellen hergestellt werden und so dazu beitragen, den wachsenden Bedarf für die Elektromobilität zu decken. Die TFT entwickelt ihre Technologien zur Elektrodenherstellung – auch für zukünftige neue Materialsysteme – als Teil des Center for Electrochemical Energy Storage Ulm & Karlsruhe (CELEST), einer der weltweit größten Forschungsplattformen im Bereich der Batterie­forschung. Neue Erkenntnisse zur Produktions­technologie fließen zudem direkt in das Exzellenzcluster Post Lithium Storage (POLiS), in dem das KIT gemeinsam mit der Universität Ulm die Batterien der Zukunft entwickelt.

KIT / DE
